来源：材料科学与工程学院
日期：2026-05-07
浏览：近日，我校材料科学与工程学院罗冬教授团队在高性能锂离子电池富锂锰基层状正极材料研究方面取得重要突破。相关研究成果“Regulating O 2p band center for Li-rich Mn-based layered cathodes with outstanding voltage and capacity stability”发表在金属材料领域顶尖期刊《Acta Materialia》上。

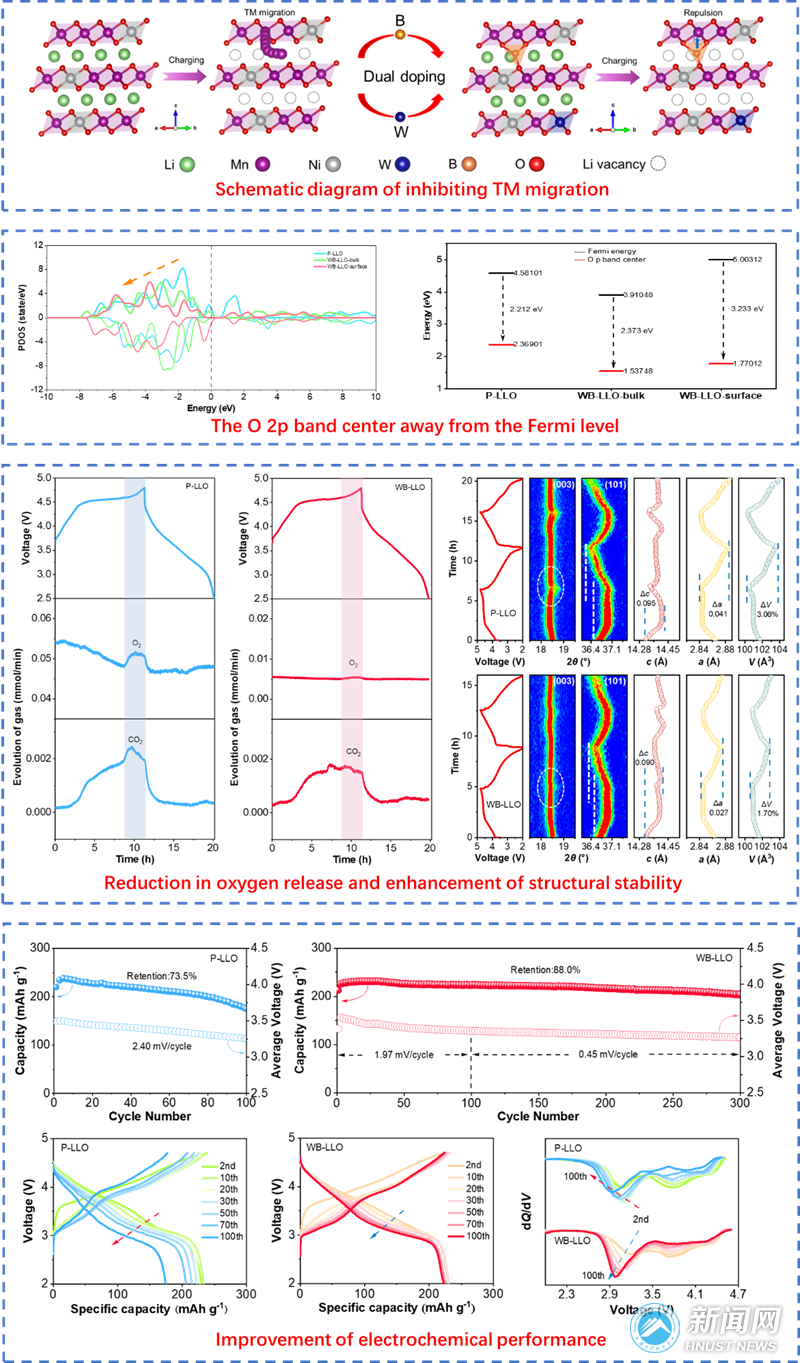

团队提出了一种钨/硼（W/B）协同共掺杂策略，通过具有d0电子结构的W6+调节晶格氧的电子态密度，使O 2p带中心远离费米能级；利用小离子半径的B3+占据晶格四面体空位，截断过渡金属离子的迁移路径。双离子协同作用有效抑制氧气不可逆释放以及结构演变。300次循环后，改性材料的容量保持率高达88.0%，且100至300次循环期间的电压衰减率仅为0.45 mV/圈，展现出极其优异的容量和电压稳定性。
我校罗冬教授、阳立副教授、龙岩学院范建明副教授为文章通讯作者，团队成员黄文钊为第一作者，我校硕士研究生杨煊赫、肖渊为论文共同作者，第一单位为湖南科技大学。以上研究得到了国家自然科学基金（52371217）、湖南省科技创新计划项目（2024RC3217）、广东省应用基础研究基金（2024B1515020071）以及福建省自然科学基金（2022J05251）等项目资助。
论文链接：https://doi.org/10.1016/j.actamat.2026.122214
研究成果
（一审：刘清泉 二审：王 虎 三审：李洪华）
